クーラント装置(ろ過) サイクロンセパレータ

サイクロンセパレータ
ヴォルテックス ダイナミック フィルタ

VDF

サイクロンセパレータVDF(ヴォルテックス ダイナミック フィルタ)は、遠心力を利用した固液分離を実現することを特長としています。フィルターに目詰まりがなく、メンテナンスフリーで運用することができます。とても環境に優しい濾過エレメントです。

用途

  • 工場排水、排水処理槽等からの沈砂、生成物の除去

  • 機械加工クーラント液からの微細な切粉、研磨剤の除去

  • 超音波洗浄液、高圧洗浄機の循環洗浄液からのバリ、異物の除去

  • ブラストやウォータージェット等の砥粒の回収

  • 食品、薬品、化学工業等のプロセスで生成される結晶の回収、分級

  • サンプリング液からの固形物除去

特長

  1. 遠心力を利用して固液分離を行いますので、フィルター交換は不要です。 メンテナンスフリーを実現します。

  2. 0.2MPaの供給圧で25μmのスラッジを99%、10μmでも90%以上の除去が可能です。

  3. エアの巻き込みによる泡立ちがなく、ポンプの揚水不能や泡の飛散りによる汚染を防ぎます。

  4. スラッジポットの装着によりダーティ液は高濃度に凝縮され、ダーティ液量を減らすことができるので、タンクの省スペース化や処理の簡素化が可能です。

  5.



導入のメリット

  • 工作機械のクーラント液を常にきれいに保つことで、最善の加工精度を維持し続けることができます。同時に、製品の不良率も低減できます。

  • クーラント液の腐敗を防止し長寿命化することで、液交換やタンク清掃の手間を省くことができます。

  • メンテナンスフリー構造のため、目詰まりによるフィルター交換が発生しません。そのため余計な手間やランニングコスト(フィルターの費用)を大幅に削減できます。

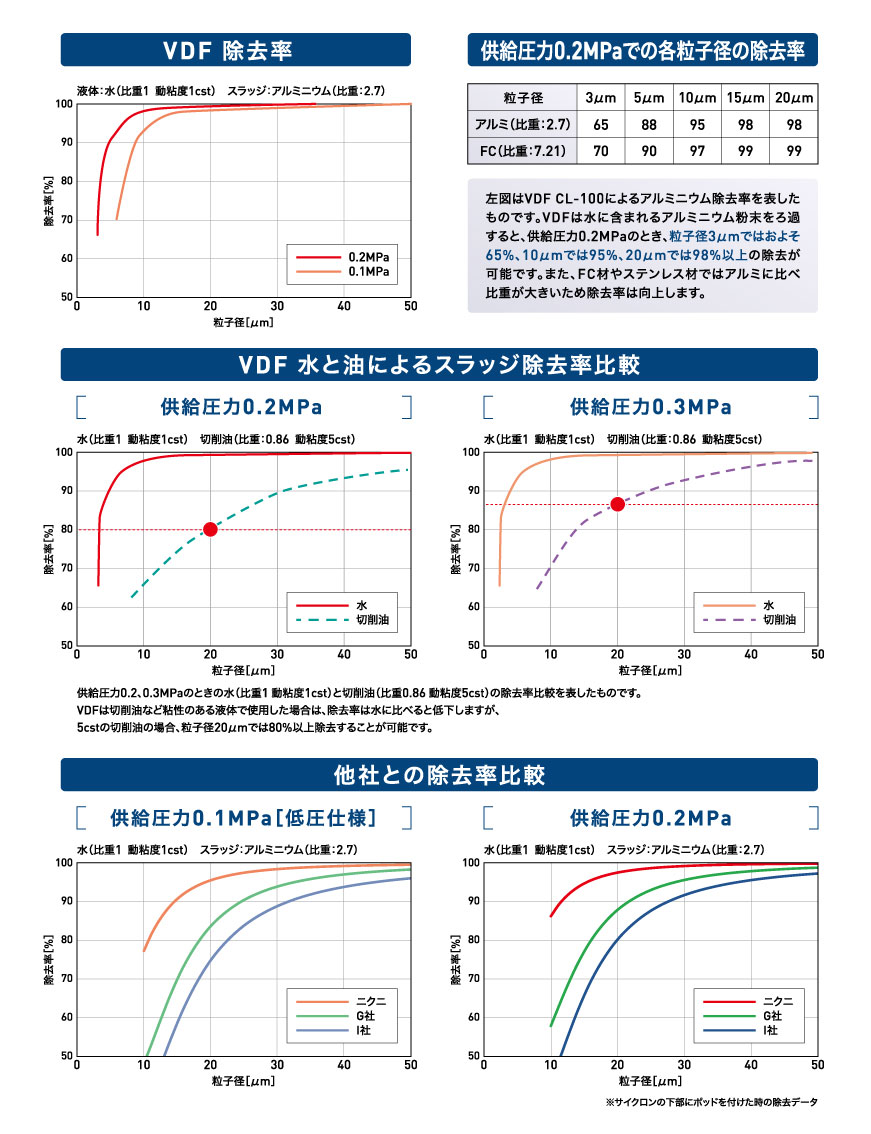

予想曲線

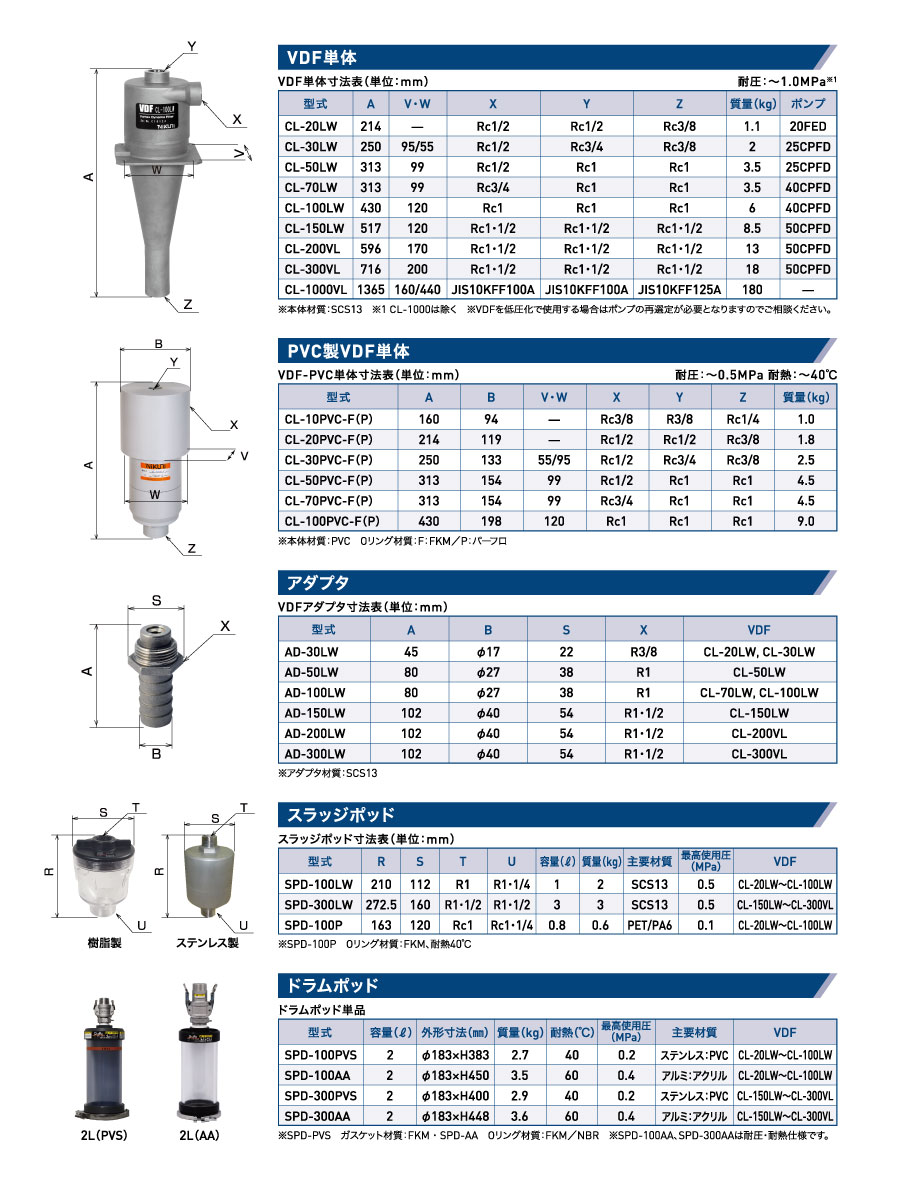

寸法表

詳細特長

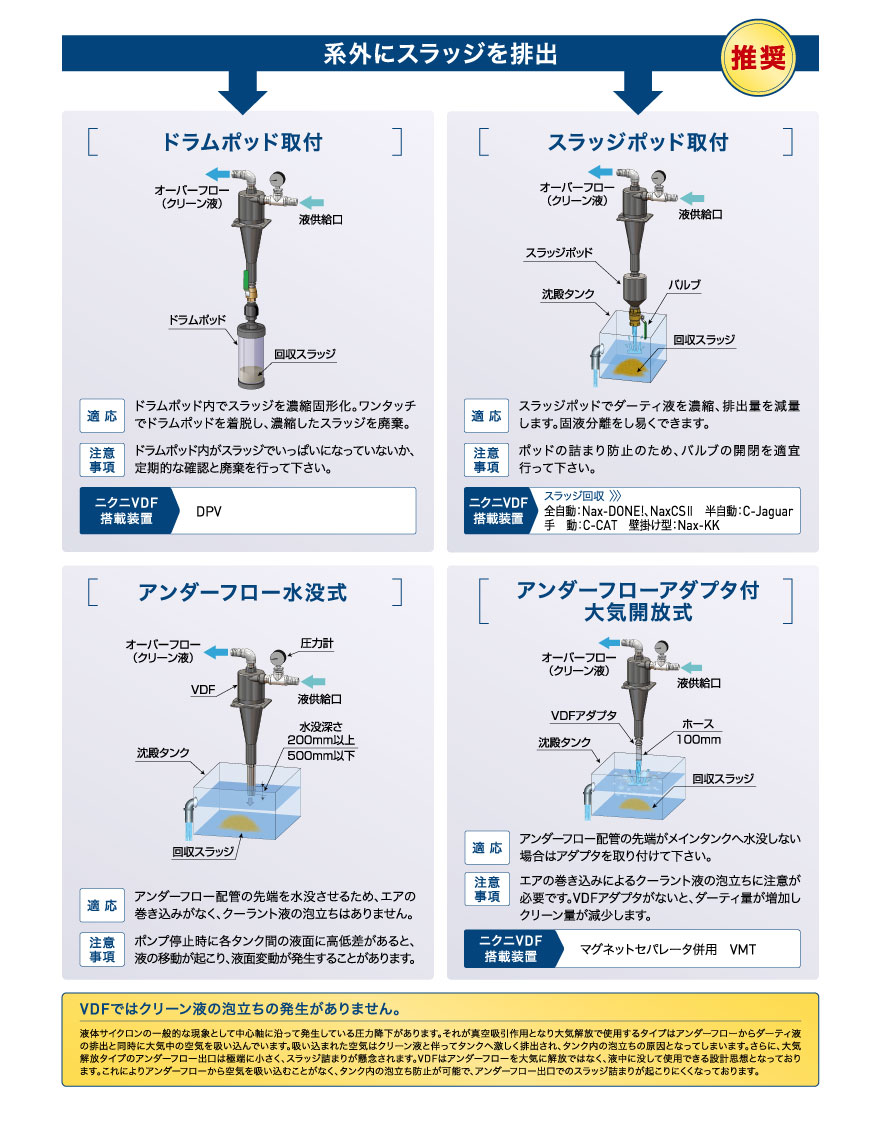

VDFアンダーフロー扱い方法



代表型式:
CL-10LW ・ CL-20LW ・ CL-30LW ・ CL-50LW ・ CL-70LW ・ CL-100LW ・ CL-200VL ・ CL-300VL ・ CL-1000
