渦流タービンポンプ(カスケードポンプ) シールレス ステンレス

汎用マグネット
ステンレス製 渦流タービンポンプ

GNLM

コンパクト&高揚程
装置設計の自由度抜群
ステンレス製 渦流マグネットタービンポンプ
技術資料図面・取説

用途

  • 洗浄機用
  • チラー装置用
  • 高価なフッ素系液
  • 引火性のある液
  • 毒性のある液
  • 空気に触れると結晶化する液、環境に悪影響のある液

特長

  1. 高精度&コストパフォーマンスに優れた汎用モデル
    構成部品・組立構造をシンプル化したことで、信頼性の高いニクニクオリティをそのままに低コスト化を実現しました。
  2. 装置設計の地涌度が高い
    小型化を追求したコンパクト設計でシステム全体の省スペース化に貢献します。(従来サイズから15%サイズダウン)
  3. 吸込・吐出のポジションを選べる
    吸い込み口・吐出口の角度が選択できるので、限られたスペースでの取り回しも簡単です。

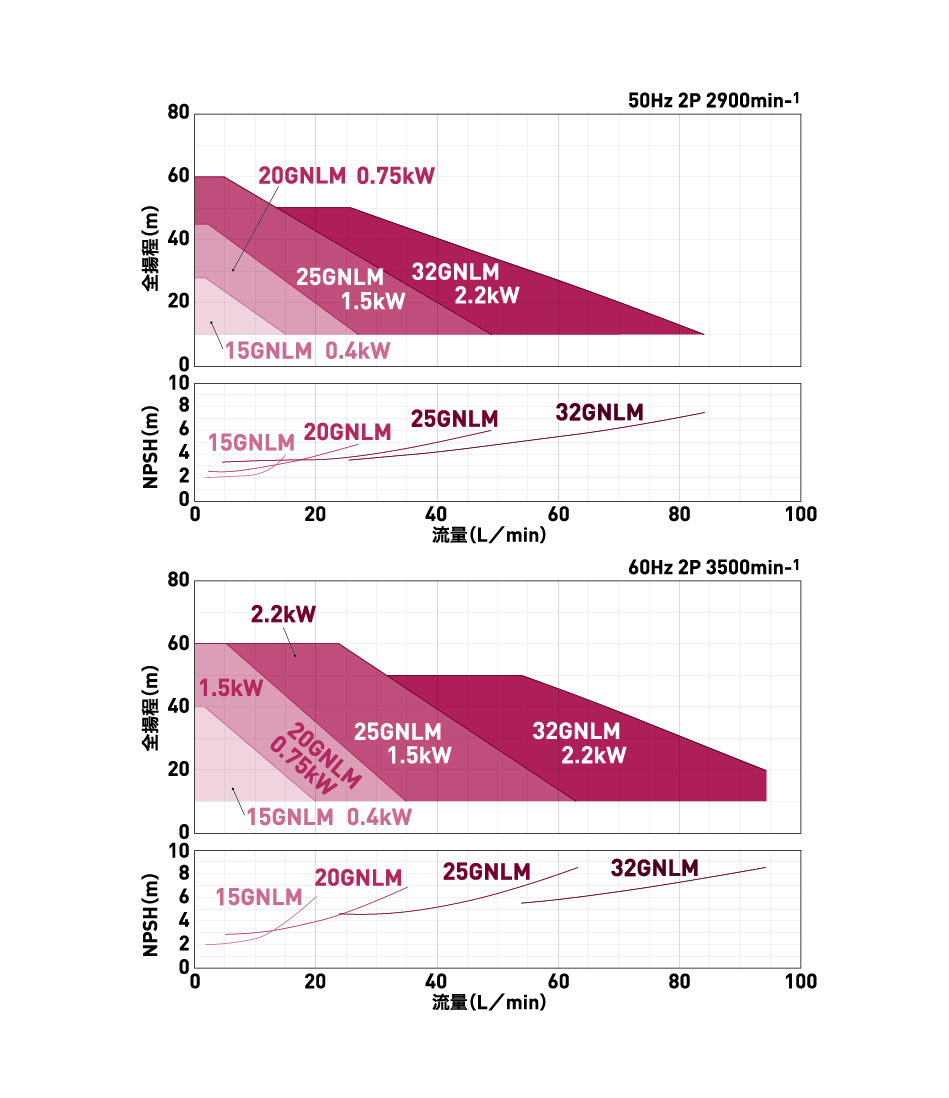

予想曲線

標準仕様

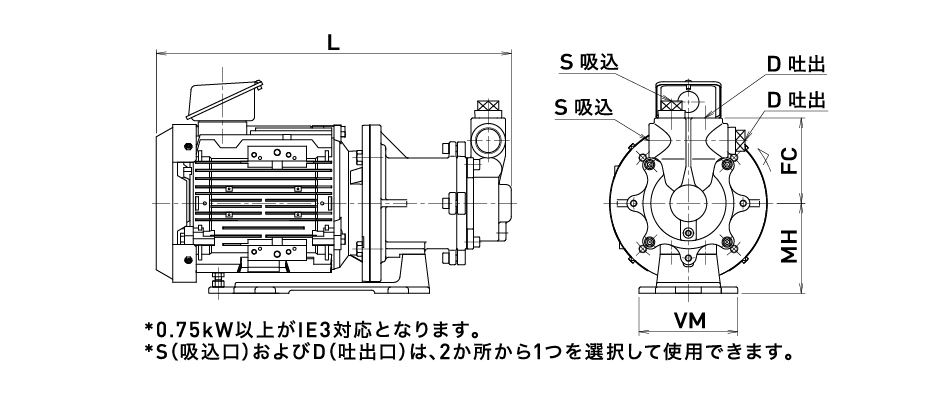

外形図

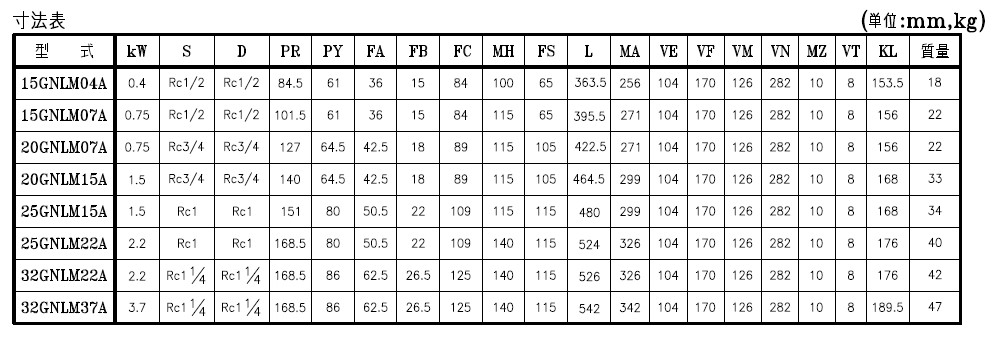

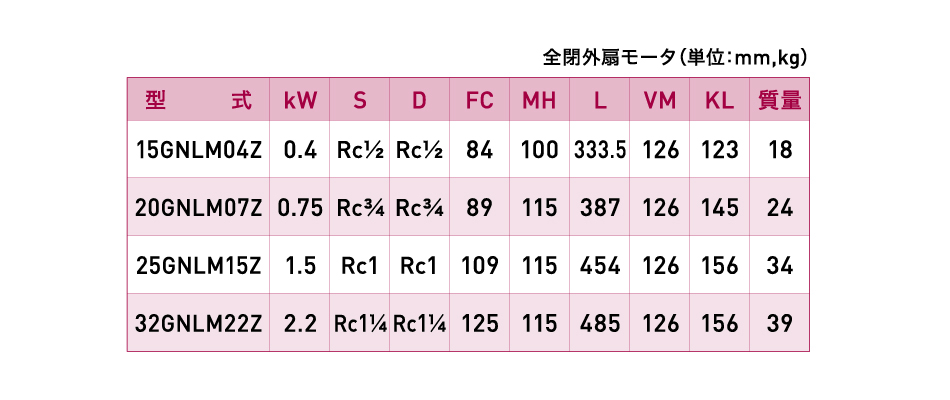

寸法表


動画

よくあるご質問

渦流タービンポンプとはどのようなポンプですか?

羽根車の外周に放射状の多数の溝を持っており、羽根車の押す力と遠心力によって渦を形成し圧力を高めることで液体を移送するポンプです。
特徴は「少流量・高揚程」「圧力変化による流動変動が少ない」「低粘度の液体も移送可能」なことです。

渦流タービンポンプの予想曲線はどのように見たらいいですか?

X軸が流量、Y軸が全揚程となります。流量が少ないほど全揚程は高くなり、流量が多いほど全揚程は低くなります。また、モータ軸動力は少流量になるにつれて大きくなりますので使える範囲に限界があります。要求仕様をポインティングし、ご希望の仕様を満たすかご確認ください。

渦流タービンポンプの最少流量はどれくらいですか?

モータ軸動力・ポンプの耐圧・温度上昇の3つの条件により最少流量は決まります。各製品ごとの予想曲線をご参照頂き、詳しくは最寄りの弊社営業所へお問い合わせください。

詳細特長

代表型式:
15GNLM04Z ・ 15GNLM07Z ・ 20GNLM07Z ・ 20GNLM15Z ・ 25GNLM15Z ・ 25GNLM22Z ・ 32GNLM22Z ・ 32GNLM37Z ・ 15GNLM04A ・ 15GNLM07A ・ 20GNLM07A ・ 20GNLM15A ・ 25GNLM15A ・ 25GNLM22A ・ 32GNLM22A ・ 32GNLM37A
