うず巻ポンプ カップリング直結型 ステンレス
中圧 大流量
ステンレス製 うず巻ポンプ
CT ・CF
| タイプ： |
| 材 質： |
| 特 長： |
| 業 界： |
用途
- 一般産業用
- 石油化学工業
- 医薬食品工業
- 化学産業
特長
- 接液部はステンレス(SUS304/SCS13)とPTFEを標準としているため、有機溶剤等の化学液から純水や石油製品と幅広い用途に使用できます。
- JIS規格準拠品のため、国際規格をクリアする高性能と低NPSHを実現しました。
- センタートップ吐出構造で堅牢、B.P.O.(パックプルアウト)方式で配管を外さずに点検・分解ができます。

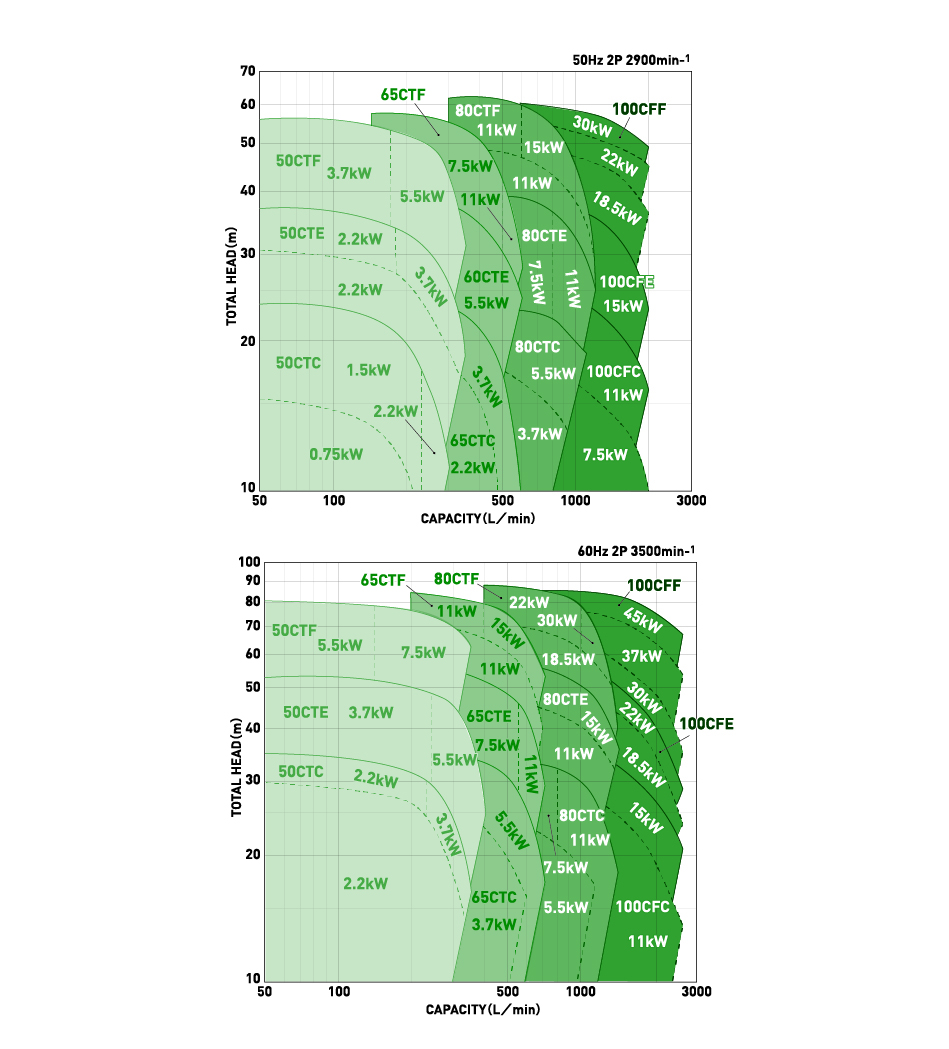

予想曲線

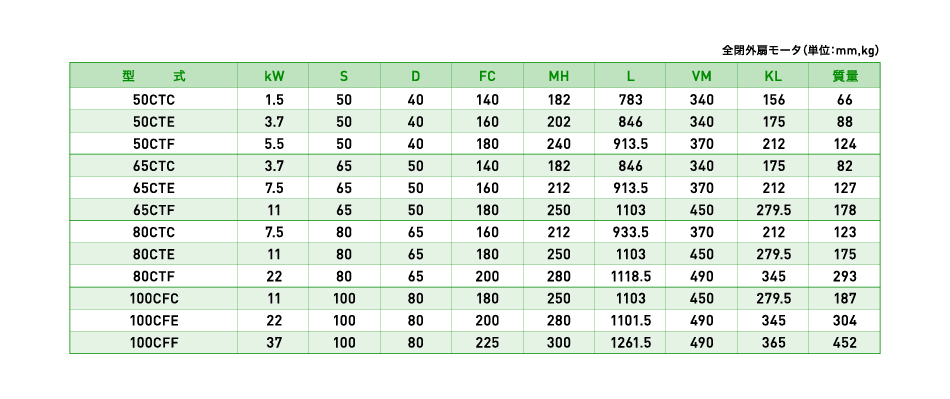

標準仕様

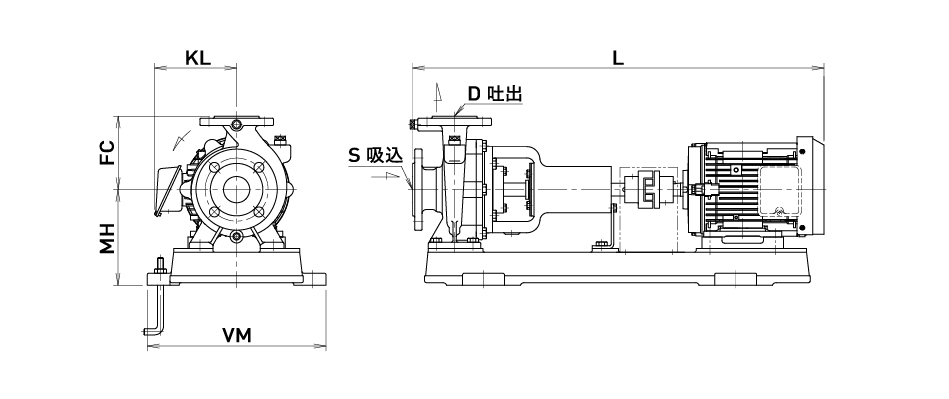

外形図
※詳細は技術資料ダウンロードでご確認ください。よくあるご質問
うず巻ポンプとはどのようなポンプですか？
羽根車の回転による遠心力を利用して流体の圧力を高めるポンプです。ケーシング中央に液体の吸込口があり、外周に液体の出口があります。
渦流タービンポンプに比べると「大流量・低揚程」の性能となります。
渦流タービンポンプに比べると「大流量・低揚程」の性能となります。
うず巻ポンプの予想曲線はどのように見たらいいですか？
X軸が流量、Y軸が全揚程となります。流量が少ないほど全揚程は高くなり、流量が多いほど全揚程は低くなります。また、モータ軸動力は大流量になるにつれて大きくなりますので使える範囲に限界があります。さらに、極端に少ない流量域においては、サージング現象が発生し、性能が不安定になります。要求仕様をポインティングし、ご希望の仕様を満たすかご確認ください。
代表型式：
50CTC ・ 50CTE ・ 50CTF ・ 65CTC ・ 65CTE ・ 65CTF ・ 80CTC ・ 80CTE ・ 80CTF ・ 100CFC ・ 100CFE ・ 100CFF ・ 100CFE-4 ・ 100CFF-4
50CTC ・ 50CTE ・ 50CTF ・ 65CTC ・ 65CTE ・ 65CTF ・ 80CTC ・ 80CTE ・ 80CTF ・ 100CFC ・ 100CFE ・ 100CFF ・ 100CFE-4 ・ 100CFF-4
